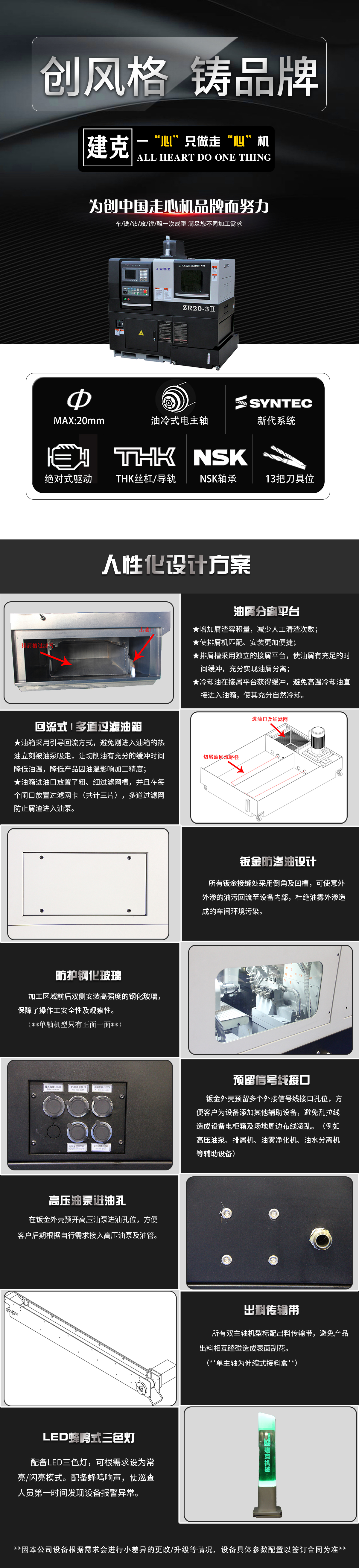

單主軸走心機【ZR20-3Ⅱ】
歡迎光臨南京建克機械有限公司官網!
語言選擇：
∷
∷
∷
1、無導套/活動導套根據工件需求，可互相切換；
2、油冷式電主軸，比風冷卻電主軸冷卻更均勻，比機械主軸更穩定；
3、絕對式電機，開關機自動尋原點，省時省事、省人工；
4、采用NSK軸承、THK線規/螺桿，高精度、高壽命；
5、主軸標配C軸任意分度定位，功能齊全不套路；
一、設備技術參數
| 系統 | 臺灣新代 | Syntec21TB-H | |
| 控制通道 | 單通道 | ||
| 最小設定單位 | 0.001mm | ||
| 最快移動速度 | 24 m/min | ||
| 加工能力 | 最大加工直徑 | 20 mm | |
| 單次最大送料長度 | 有導套 | 90mm | |
| 無導套 | 1:2.5D（直徑:長度） | ||
| 主軸最大鉆孔直徑 | 軸向 | Φ10mm | |
| 主軸最大攻絲直徑 | 軸向 | M8 | |
| 主軸最大鉆孔深度 | 軸向 | 40mm | |
| 動力頭最大鉆孔直徑 | 徑向 | Φ10mm | |
| 動力頭最大攻絲直徑 | 徑向 | M8 | |
| 刀具 | 排刀結構 | 兩側雙排刀 | |
| 主軸車刀 | 5把 | 12X12mm | |
| 主軸側面動力頭 | 4支 | 2支ER11+2支ER16 | |
| 主軸端面固定座 | 4支 | ER11/ER16 | |
| 主軸 | 主軸類型 | 內藏油冷式電主軸 | |
| 主軸轉速 | 8000rpm/min | ||
| 主軸分度 | 0.001° | ||
| 主軸通孔直徑 | 18mm | ||
| 主軸中心高度 | 990mm | ||
| 電機功率 | 主軸功率 | 3.7kw | |
| 側面動力頭電機功率 | 0.75kw | ||
| 側面動力頭轉速 | 6000rpm/min | ||
| 移動軸數 | 3軸 | X、Y、Z | |
| 移動軸電機功率 | 0.75kw | ||
| 其他 | 接料機構 | 短料 | 伸縮接料器 |
| 長料 | 伸縮扶料器 | ||
| 電源功率 | 10.5kw | ||
| 空氣壓力 | 0.4MPa以上 | ||
| 切削油箱容量 | 175L | ||
| 機床尺寸 | 1.65mx1.4mx1.7m | ||
| 機床重量 | 1785KG | ||
二、主要配件及品牌
| 品名 | 品牌 | 廠家地區 |
| 操作系統 | 新代SYNTEC | 中國臺灣 |
| 主軸及驅動 | 油冷式電主軸/新代驅動器 | 中國臺灣 |
| 軸承 | NSK | 日本 |
| 導軌 | THK/力士樂 | 日本/德國 |
| 絲杠 | THK | 日本 |
| 伺服電機 | 新代SYNTEC | 中國臺灣 |
| 電機驅動器 | 新代SYNTEC | 中國臺灣 |
| 電器元器件 | 施耐德 | 德國 |
| 潤滑系統 | 河谷 | 日本 |
| 繼電器 | 歐姆龍 | 日本 |
| 行程開關 | 歐姆龍 | 日本 |
| 電磁閥 | 亞德客 | 中國臺灣 |
三、選配附件
| 附件項目 | 推薦品牌 |
| 活動導套 | 南京建克 |
| 自動送料機 | 蘇州中意 |
| 夾頭/導套 | 四川都江堰宏益博 |
| 自動排屑機 | 蘇州艾恩司（LNS） |
| 油霧回收機 | 福建浩晟 |
| 高壓油泵 | 昆山景躍精密 |
| **因本公司設備根據需求會進行小差異的更改/升級等情況，設備具體參數以簽訂合同為準** |
